Informazioni di Base.
Descrizione del Prodotto
GENERALE

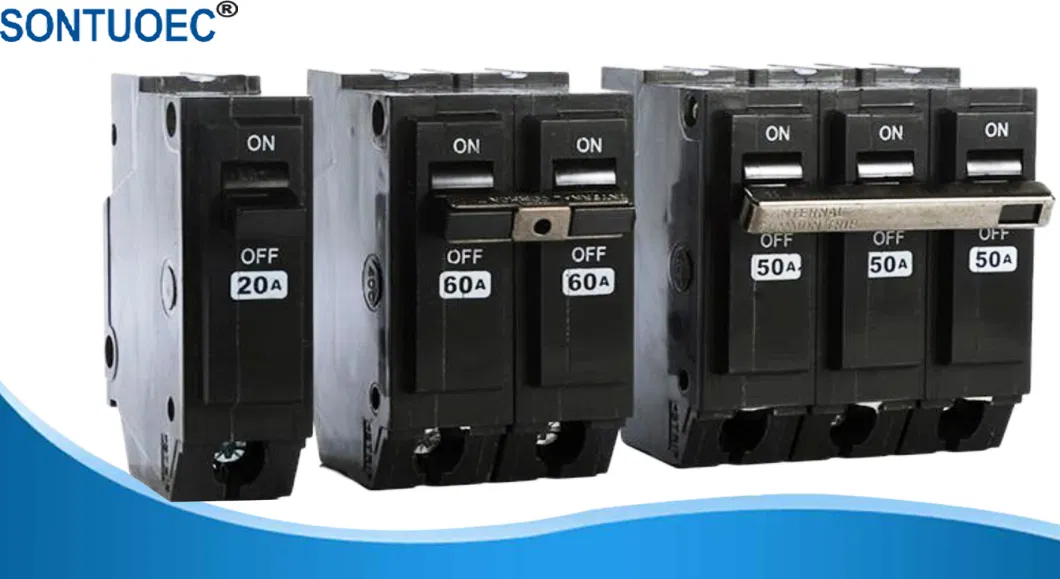

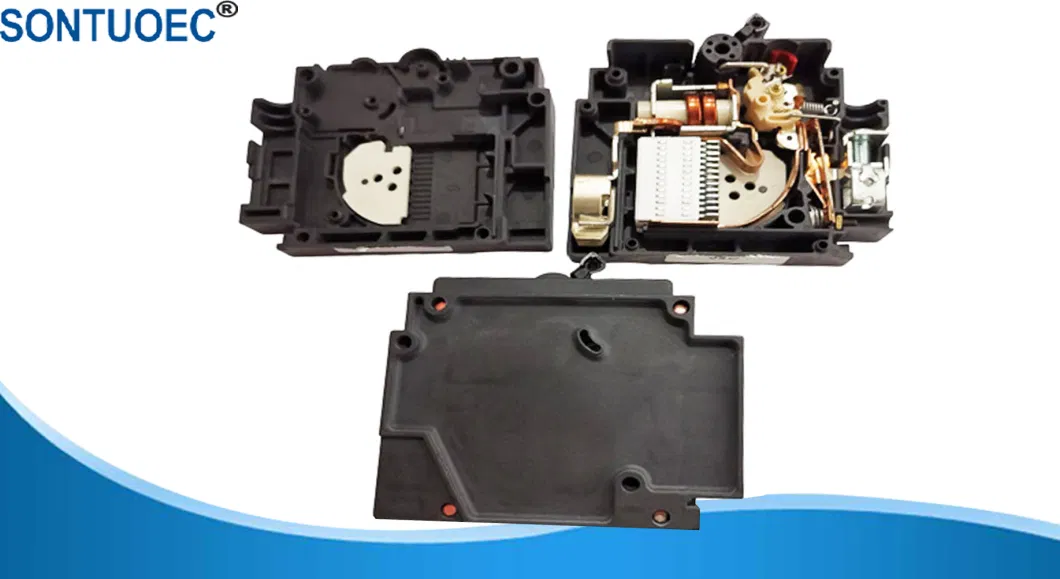

L'interruttore mini ad alta capacità di interruzione serie STD7-63 viene utilizzato in AC50/60 Hz, tensione nominale di 230 V.
3, 4 poli, 400 V, corrente nominale fino a 63 a per protezione da sovraccarico e cortocircuito e per commutazione non frequente in caso normale. Viene utilizzato ampiamente per l'industria, il commercio e l'uso domestico. Questo prodotto è conforme allo standard IEC60898.
1. Applicazione:per proteggere cavi e apparecchiature da sovraccarico e cortocircuito.
2. Regole generali per la scelta dell'MCB.
a. Dati tecnici della rete nel punto considerato
I sistemi di messa a terra,corrente di cortocircuito nel punto di installazione dell'interruttore di circuito,che deve essere sempre inferiore alla capacità di interruzione di questo dispositivo,tensione normale di rete.
b. Per il funzionamento magnetico sono disponibili 3 caratteristiche curvilinee:
Protezione e controllo dei circuiti contro cavi di lunghezza nei sistemi TN e IT.
Protezione e controllo dei circuiti da sovraccarichi e cortocircuiti della curva C (5-10 poll.); protezione per carichi resistivi e induttivi con bassa corrente di spunto.
Protezione e controllo dei circuiti da sovraccarichi e cortocircuiti della curva D (10-14in); protezione per circuiti che alimentano carichi con elevata corrente di spunto alla chiusura del circuito (trasformatori LV/LV,lampade di breakdown).
Specifiche:
| Standard | IEC/EN 60898-1 | ||
| Elettrico caratteristiche | Corrente nominale in | R | 1,2,4,6,10,16,20,25,32,40,50,63 |
| Pali | P | 1,2,3,4 | |
| Tensione nominale UE | V | AC 240/415 | |
| Tensione di isolamento UI | V | 500 | |
| Frequenza nominale | Hz | 50/60 | |
| Capacità di rottura nominale | R | 5 KA (230 V: 10 KA (120 V) | |
| Tensione nominale di resistenza agli impulsi (1.2/50) Uimp | V | 4000 | |
| Tensione di prova dielettrica a frequenza ind. Per 1 min | KV | 2 | |
| Grado di inquinamento | 2 | ||
| Caratteristica di rilascio termomagnetico | B, C, D | ||
| Meccanico caratteristiche | Durata elettrica | t | 4000 |
| Durata meccanica | t | 10000 | |
| Grado di protezione | IP20 | ||
| Temperatura di riferimento per l'impostazione dell'elemento termico | ºC | 30 | |
| Temperatura ambiente (Con media giornaliera ≤35ºC) | ºC | -5~+40(applicazione speciale, fare riferimento a. correzione compensazione temperatura) | |
| Temperatura di conservazione | ºC | -25~+70 | |
| Installazione | Tipo di connessione terminale | Barra collettrice tipo cavo/pin | |
| Dimensioni del terminale superiore/inferiore per il cavo | 25 | ||
| AWG | 18-3 | ||
| Dimensioni terminale superiore/inferiore per barra di distribuzione | 25 | ||
| AWG | 18-3 | ||
| Coppia di serraggio | N*m. | 2 | |
| In-lb | 18 | ||

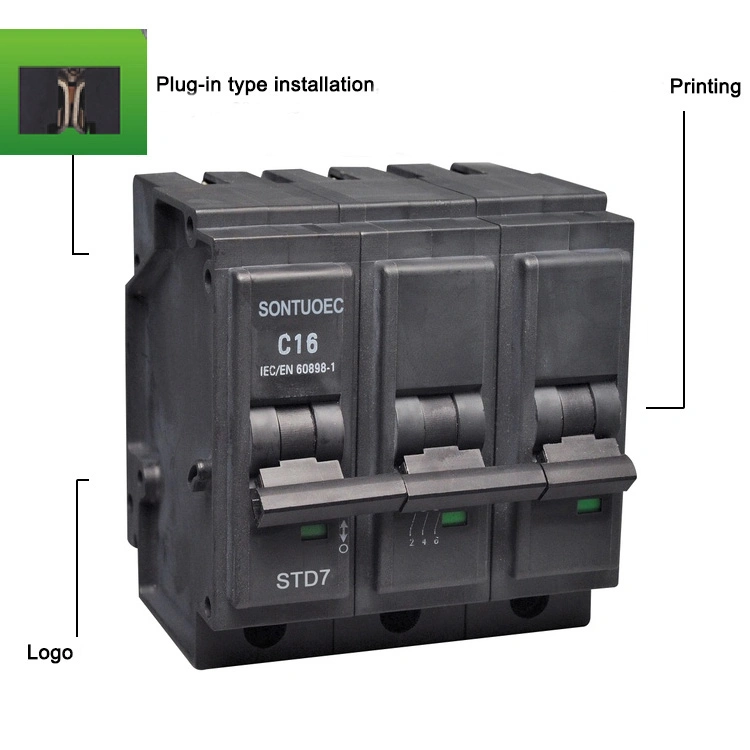

| Montaggio | Su guida DIN EN 60715(35mm)mediante dispositivo a clip rapido | ||
| Connessione | Dall'alto e dal basso |
