Informazioni di Base.
Model No.
LRM3-63
Poli Number
1,2,3,4
Tipo
Circuit Breaker
Funzione
Protezione da sovracorrente, Overload, Short-Circuit Protection
Certificazione
ISO9001 -2000, CE, CB, CCC
corrente nominale(a)
1,2,3,4,6,10,16,20,25,32,40,50,63
frequenza nominale
50 hz
tensione nominale
230 v c.a.
capacità nominale di creazione di cortocircuiti
4500 a.
Pacchetto di Trasporto
240 Poles/Carton
Specifiche
IEC60898
Marchio
OEM/LONGROAD
Origine
China
Capacità di Produzione
1000, 000 Poles/Month
Descrizione del Prodotto
1.Generale
1.1 funzione
protezione dei circuiti contro le correnti di cortocircuito, protezione dei circuiti contro le correnti di sovraccarico, interruttore, isolamento,

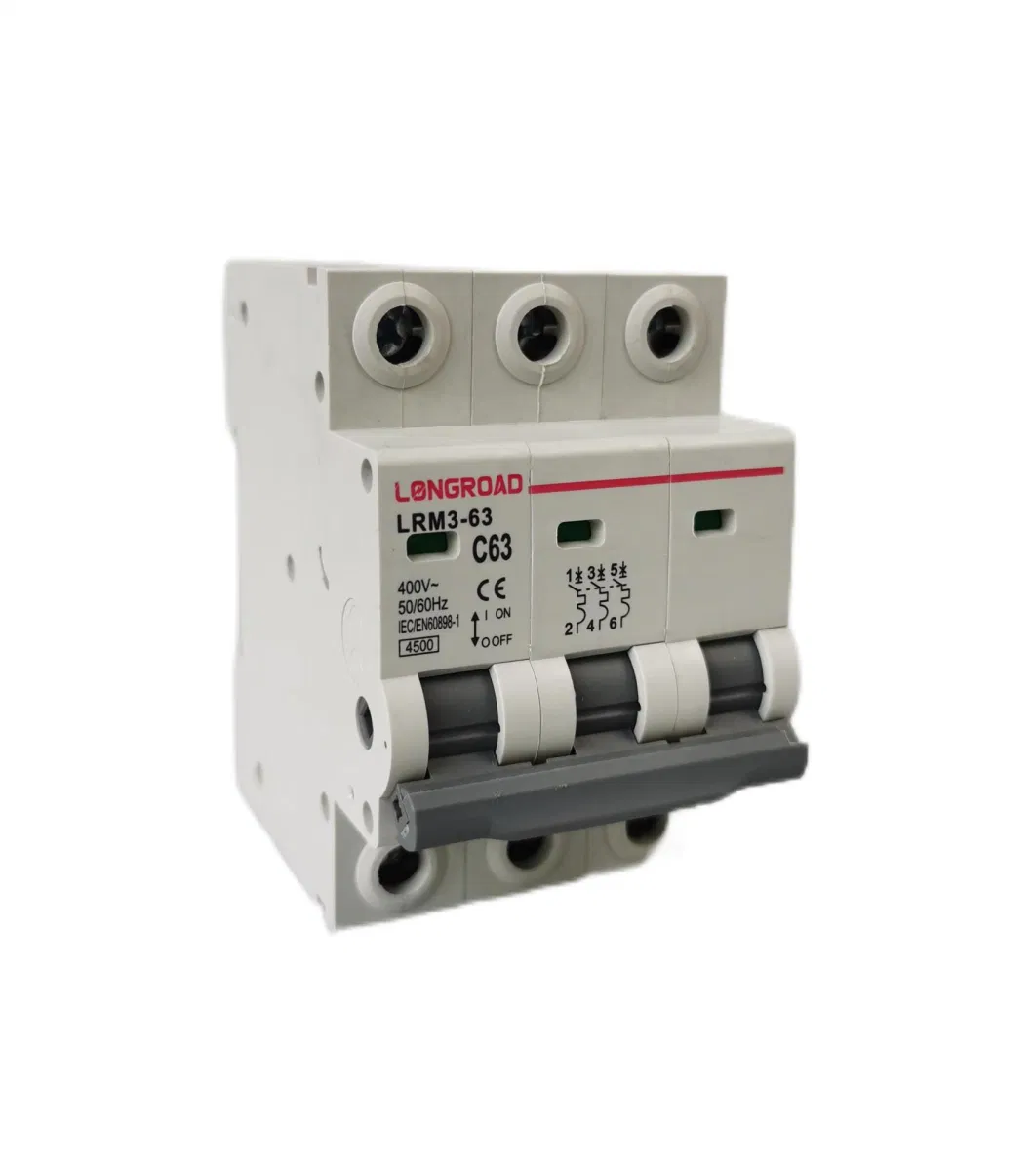

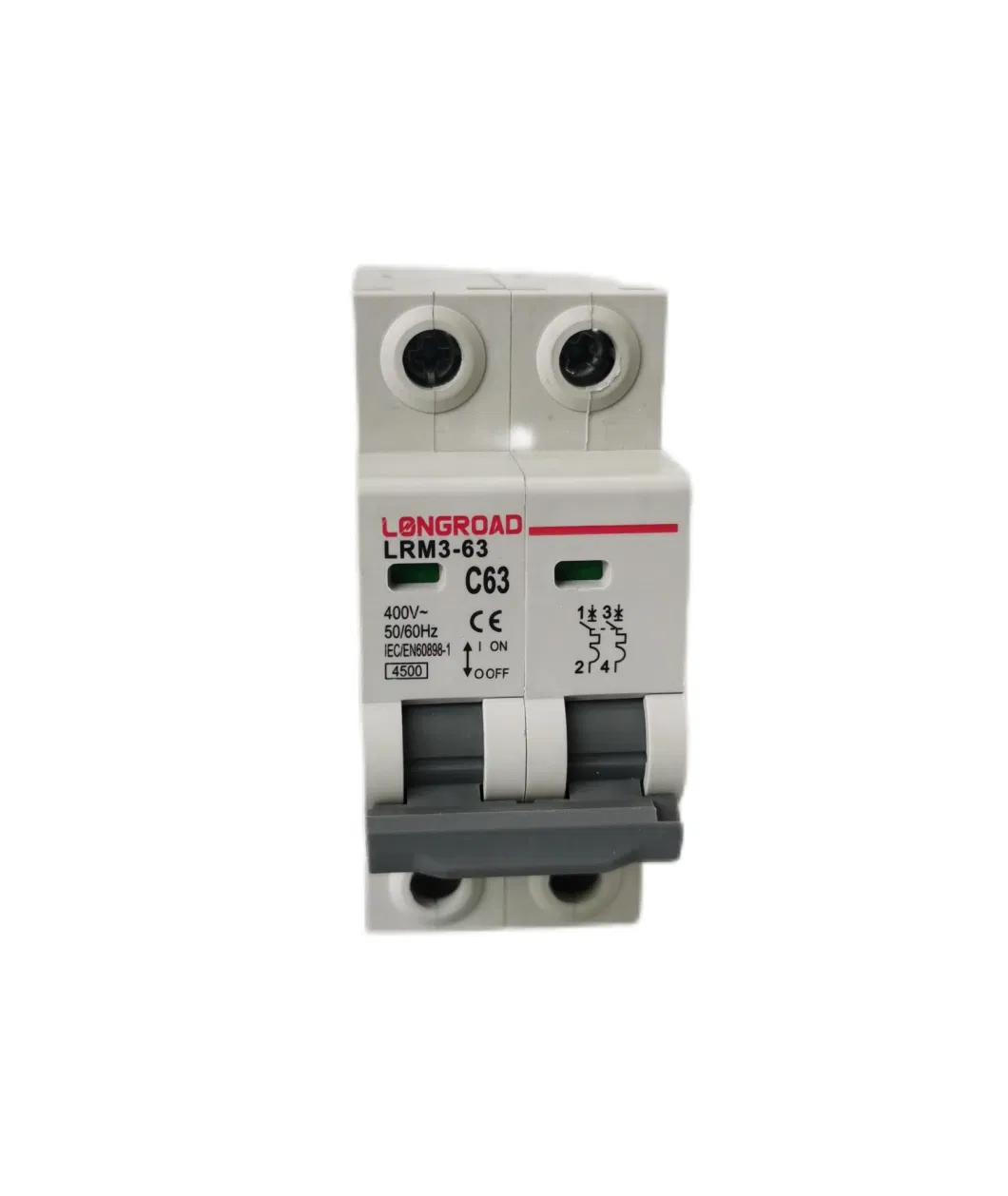

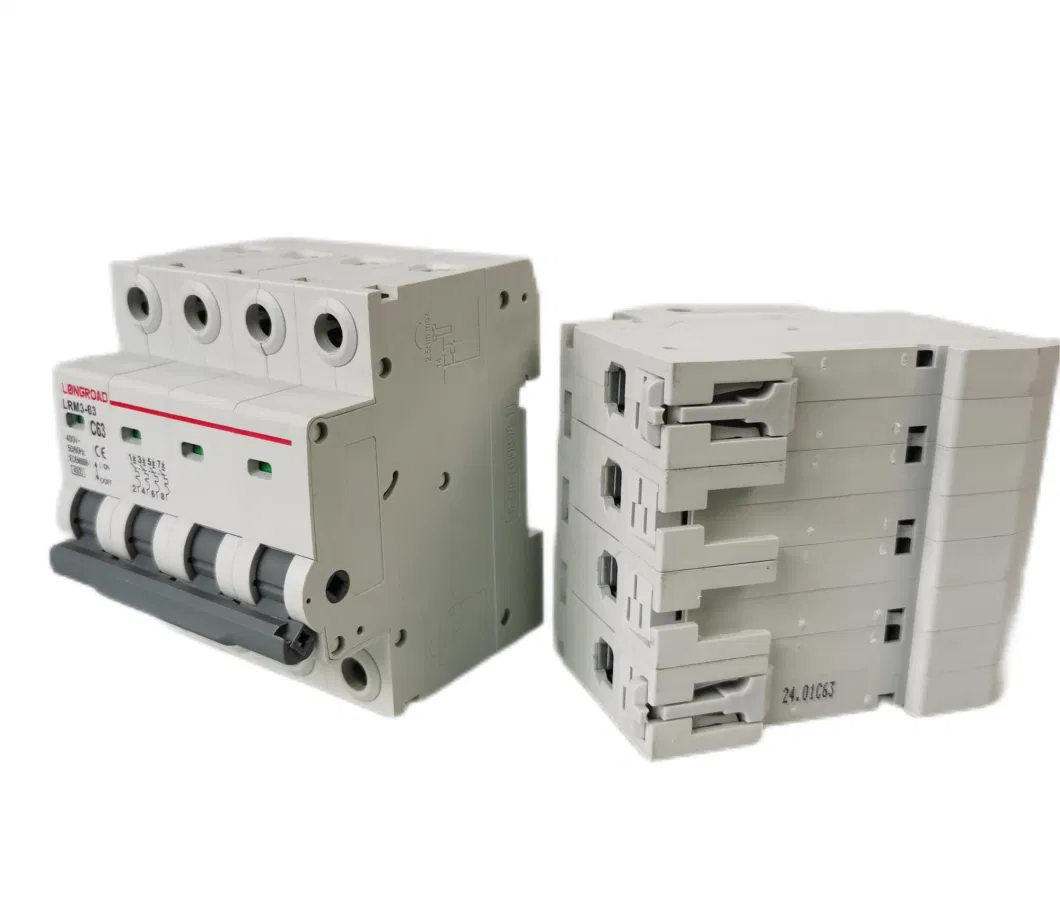

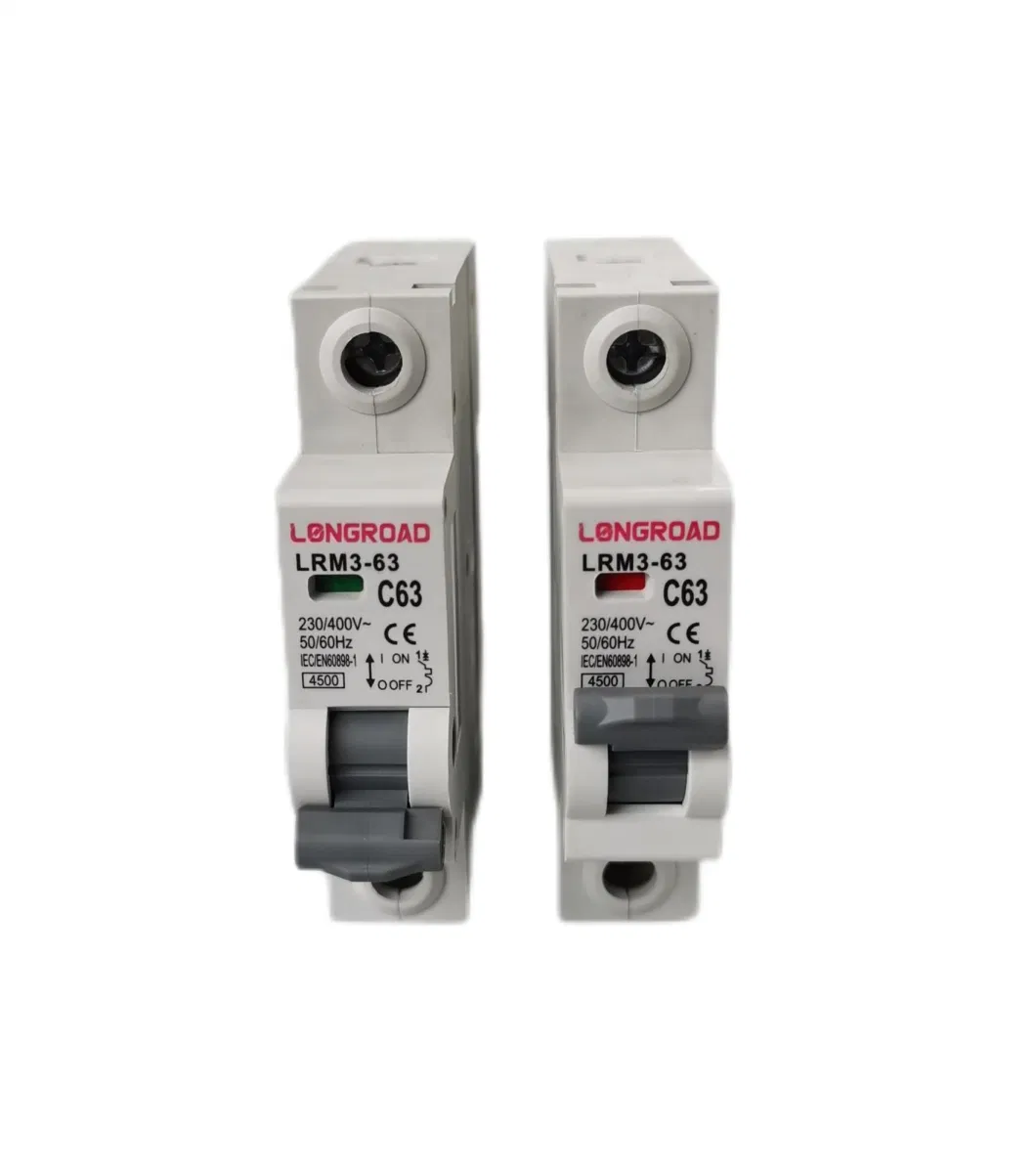

Gli interruttori automatici miniaturizzati LRM3-63 sono utilizzati in installazioni domestiche e in sistemi di distribuzione elettrica commerciali e industriali. 1.1 funzione
protezione dei circuiti contro le correnti di cortocircuito, protezione dei circuiti contro le correnti di sovraccarico, interruttore, isolamento,
1.2 selezione
Curve di scatto:
Curva B (3-5 poll.) per la protezione di persone e cavi di grande lunghezza in sistemi TN e IT.
Curva C (5-10 poll.) per la protezione di carichi resistivi e induttivi con bassa corrente di spunto.
Curva D (10-14 in) per la protezione di circuiti che alimentano carichi con corrente di spunto elevata.
| Standard | IEC/EN 60898-1, IEC60947-2 | |||||||
| Corrente nominale in | R | 1, 2, 3, 4, 6,10,16,20,25,32, 40, 50, 63 | ||||||
| Pali | 1P, 1P+N,2P,3P,3P+N, 4P | |||||||
| Tensione nominale UE | V | 230/400~240/415 | ||||||
| Tensione di isolamento UI | V | 500 | ||||||
| Frequenza nominale | 50 Hz | |||||||
| Capacità di rottura nominale | R | 4500 | ||||||
| Classe di limitazione dell'energia | 3 | |||||||
| Tensione nominale di resistenza agli impulsi (1.2/50) Uimp | V | 6000 | ||||||
| Tensione di prova dielettrica in corrispondenza di ind. Freq . Per 1 min | KV | 2 | ||||||
| Grado di inquinamento | 2 | |||||||
| Perdita di potenza per polo | Corrente nominale (A) | Perdita di potenza massima per polo (W) | ||||||
| 1, 2, 3, 4, 5, 6, 10 | 2 | |||||||
| 13, 16, 20, 25, 32 | 3.5 | |||||||
| 40, 50, 63 | 5 | |||||||
| Caratteristica di rilascio termomagnetico | B, C, D | |||||||
| Durata elettrica | 4, 000 | |||||||
| Durata meccanica | 20, 000 | |||||||
| Indicatore di posizione del contatto | Sì | |||||||
| Grado di protezione | ºC ºC | IP20 30 -5...+40(applicazione speciale fare riferimento a P14 per la correzione della compensazione della temperatura) | ||||||
| Temperatura di riferimento per l'impostazione | ||||||||
| dell'elemento termico | ||||||||
| Temperatura ambiente (con | ||||||||
| Media giornaliera≤35ºC) | ||||||||
| Temperatura di stoccaggio | ºC | -25...+70 | ||||||
| Tipo di connessione terminale | Barra collettrice tipo U/cavo/barra collettrice tipo pin | |||||||
Dimensioni del terminale superiore/inferiore per il cavo | mm2 | 25 | ||||||
| AWG | 18-4 | |||||||
Coppia di serraggio | N·m | 2.5 | ||||||
| In-Ibs. | 22 | |||||||
| Montaggio | Su guida DIN EN 60715 (35 mm) tramite FAST clip device (dispositivo di aggancio | |||||||
| Connessione | Dall'alto e dal basso | |||||||
| Contatto ausiliario | Sì | |||||||
| Rilascio shunt | Sì | |||||||
| Rilascio sotto tensione | Sì | |||||||
| Allarme contant | Sì | |||||||
